適用蒸汽管道的旋轉補償器都有哪些類型規格

旋轉補償器由變徑管、內套管、密封座外套、柔性石墨填料、螺母螺栓壓簧組合、填料壓蓋構成，并配有相應的滾珠。旋轉補償器采用的是先將密封材料用壓機模壓成型，成型要求密度不太密，保持可塑性。然后將該填料圈N圈（以產品要求定數）放入填料腔內，添加一些延緩氧化的成分，再用油壓機在一定壓力下進行二次成型（油壓機在力度和均勻方面均超過手工扳手工藝），使填料圈之間融為一體，從而達到提高填料的密度，使填料的密封性能更好，使產品保證在15-20年內不出現泄漏。

使用安裝

　　1、本補償器*用于泵船管道，焊接時管道連接處應進行坡口，焊接后按壓力容器要求進行探傷，并進行水壓試驗，試驗時應調整密封壓緊部件至無泄漏，各部件受力應一致，*好使用力距扳手。

　　2、懸浮橋支架根據設計安裝，為保證管道側向位移而沿軸向伸縮，補償器一般安裝在懸浮橋支架的近旁，并應在活動側設導向支架，在管道轉彎處，必須安裝固定支架。

　　3、補償器的保溫防水結構可與管道相同，但對伸縮管不可產生約束力。

　　4、本補償器在各種溫度下均可隨意安裝。不需預拉或預壓，套管不會松動，如松動壓緊螺栓便可。

結構與特點

　　本公司采用目前**可靠的密封技術和雙重組合密封結構，該產品設計合理、結構*、無推力、密封好、補償量大，具有各類補償器所有特點，廣泛應用于水庫取水、供水、石化、電力、冶金、紡織、建筑等領域。

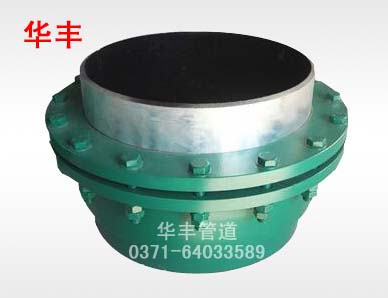

　　旋轉補償器：由旋轉內筒、填料壓蓋、緊固法蘭、導向定心環、成型柔性石墨密封填料、密封壓環、密封座外殼、端接管、螺栓、螺母構成。該產品特點無推力、補償量大、不泄漏。

　　需特別說明的是常規的旋轉補償器為節約成本、加工方便采用變徑管為接口。而變徑管在熱網管道中會產生渦流、流阻，對管線的流速、流量、壓力均會產生影響，且接口尺寸、形位公差誤差大，很難保證管道焊接質量，因此本公司無推力旋轉補償器系列產品均將變徑管接口改為與管道公式通徑相一致的直管接口，從根本上杜絕了這類問題的產生，經使用深受用戶好評。

采用材質

　　旋轉補償器所選用的密封填料都是柔性石墨，耐溫-60℃—800℃，所采用的級別分別為核級、工業精密級。

使用范圍

　　旋轉補償器適用于各種走向的管道（如直線、轉角、平行及地里過度至架空等）輔設，其作用是補償管道因熱脹冷縮引起的位移量。

　　1、提供公稱通徑、工作壓力、工作溫度、補償量、流體介質及所需的產品型號和數量；

　　2、提供接管材質要求：根據使用情況和設計參數選定，一般與管道材質相同（20#或Q235B），如用戶另有特殊要求可定制；

　　3、接口連接形式本公司常規產品為焊接式，如需法蘭連接請?zhí)峁┓ㄌm標準；

　　4、高溫或低溫、高壓或負壓或管線復雜、產品另有特殊要求本公司均可專門設計供貨。
