旋轉補償器的布置可根據自然地形及管道長度來確定
作者：hfssq0371 來源： 日期：2022/9/3 9:27:45 人氣：9
布置可根據自然地形及管道長度來確定。

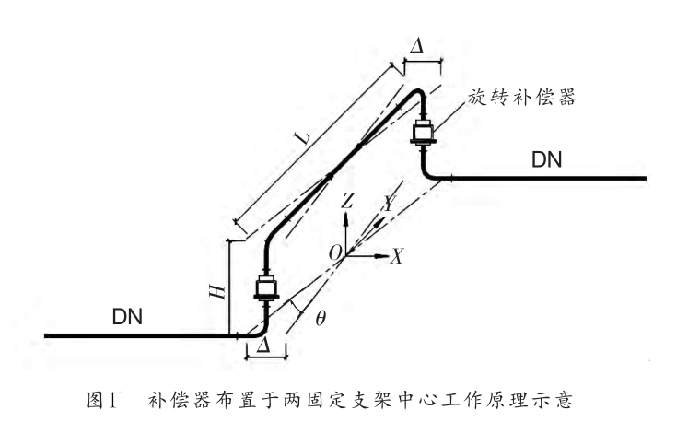

當補償器布置在兩固定支架中心時，平行路徑和直線路徑一般都選用此種布置方式，如圖１所示，注汽管道運行時補償器的兩端有相同的膨脹量和膨脹推力，力偶繞著中心O旋轉了θ角，以吸收兩端方向相對、大小相等的膨脹量△。

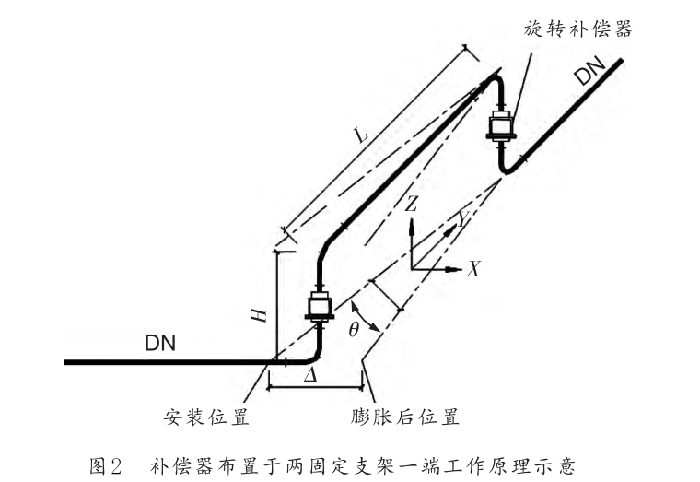

（2）當補償器未布置在兩固定支架中心，而偏向注汽管道的一端時，轉角路徑一般使用此布置方式，
如圖２所示。
膨脹時力偶臂L繞離固定端較近的旋轉筒旋轉來吸收兩端方向相對、大小不等的膨脹量；吸收熱膨 脹量情況下，在力偶臂旋轉到 θ/2時，管道出現Y方向擺動的大值。一般情況下，根據自然地形，在補償量的大小和安裝條件許可的情況下L盡量選大一點。雖然熱膨脹量隨著轉角θ或力偶臂L的加大而增加，但為了防止擺動值過大，θ值取18°為宜，L取 2~6m為宜。
